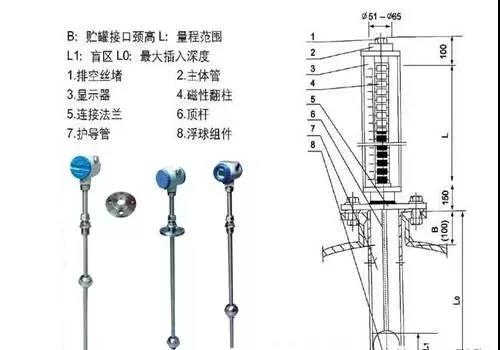

磁性浮球液位計傳感器原理圖
發布時間：2021-06-04 01:45:32??點擊次數：1945次
主要原理

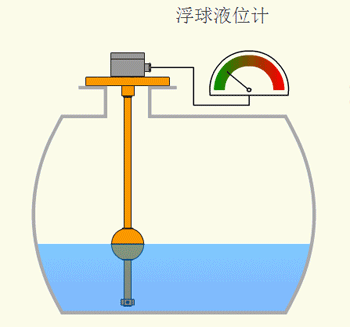

磁性浮球液位計（液位開關）結構主要基于浮力和靜磁場原理設計生產的。帶有磁體的浮球（簡稱浮球）在被測介質中的位置受浮力作用影響：液位的變化導致磁性浮子位置的變化。
浮球中的磁體和傳感器（磁簧開關）作用，使串聯入電路的元件（如定值電阻）的數量發生變化，進而使儀表電路系統的電學量發生改變。也就是使磁性浮子位置的變化引起電學量的變化。通過檢測電學量的變化來反映容器內液位的情況。
該液位計可以直接輸出電阻值信號，也可以配合使用變送模塊，輸出電流值（4～20mA）信號；同時配合其他轉換器，輸出電壓信號或者開關信號（也可以按照客戶需求轉換器由公司配送）。從而實現電學信號的遠程傳輸、分析與控制。
